中华人民共和国安全生产行业标准

AQ/T 2052-2016

金属非金属地下矿山通信联络系统通用技术要求

5.1.6系统应具有备用电源功能。当电网停电后备用电源应能自动投入运行。

5.1.7通信线路的冗余设计应符合AQ2036-2011中4.5的规定。

5.1.8有线通信联络系统与无线通信联络系统终端应具备语音互通,并具备与外部语音互通功能

5.1.9宜将通信联络系统与监测监控系统、人员定位系统进行总体设计,建设统一平台。5.1.10系统及纳人安全标志管理的设备应取得矿用产品安全标志。

5.4 主要功能

5.4.1 有线通信联络系统

5.4.1.1 有线通信联络系统应具有电话机之间及与控制中心之间的双向语音通信功能。

5.4.1.2 有线通信联络系统应具有控制中心与用户电话机之同的无阻塞通信功能。

5.4.1.3 有线通信联络系统应具有由控制中心发起的组呼、全呼、选呼、强拆、强插、紧呼及监听功能。

5.4.1.4 有线通信联络系统应具有由电话机向控制中心发起的紧急呼叫功能。

5.4.1.5 控制中心应具有显示发起电话机位置的功能。

5.4.1.6 控制中心应具有储存备份通信历史记录和查询功能。

5.4.1.7 控制中心应具有自动或手动启动的录音功能。

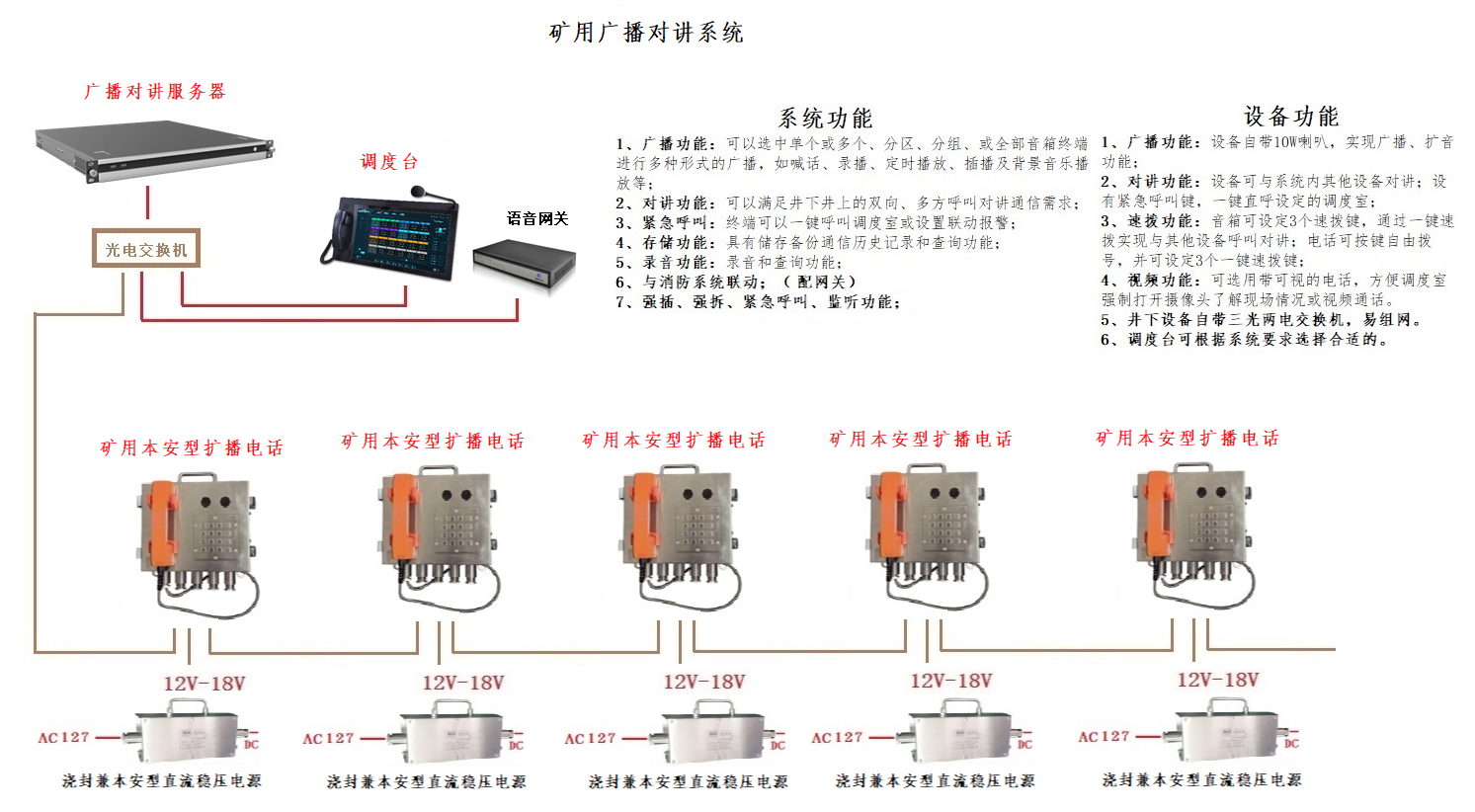

5.4.3 扩播系统

5.4.3.1 扩播系统应具有公共广播功能，

5.4.3.2 扩播系统应具有紧急广播功能。

5.4.3.3 扩播系统宜具有由井下扩播终端向扩播主机发起的紧急呼叫功能。

5.4.3.4 扩播系统宜具有扩音终端与控制中心及与其他扩音终端之间对讲功能。

5.4.3.5 扩播系统宜具有单播、组播、选播及背景音乐播放功能。

5.5 主要技术指标

5.5.1 有线通信联络系统

5.5.1.1 系统容量

有线通信系统允许接人电话机总门数宜在32、64、128、256、512等中选取。5.5.1.2 传输距离

有线通信系统的调度交换机与井下电话机之间的传输距离应不小于5km。

5.5.1.3 传输衰耗

有线通信系统的内部通话回路的传输衰耗应不大于7dB。

5.5.3扩播系统

5.5.3.1 系统容量

允许接人终端数量宜不少于10个。

5.5.3.2 传输距离

主机到终端之间的传输距离应不小于5 km。5.5.3.3 终端扩播声级

公共广播、紧急广播终端语音声级应高于环境噪声5dB,背景音乐的声级应在产品技术文件中明确。

5.5.3.4 备用电源工作时间

电网停电后,备用电源应能自动投人运行,保证系统继续工作时间不小于2h。

6.8.2 系统功能试验

6.8.2.1 通信联络系统

6.8.2.1.1 终端设备之间及与控制中心之间的双向语音通信功能试验

使任一终端设备呼叫另一终端设备,检查是否可以实现如下过程:若被叫空闲,被叫终端设备有振铃声,主叫可听到回铃声,被叫摘机,主叫听到回铃声停止,双方可通话,挂机复原,控制中心应有相应的用户通话指示。若被叫忙，主叫应听到忙音。

6.8.2.1.2 控制中心与终端设备之间的无阻塞通信功能试验

使控制中心呼叫终端设备,检查该用户在忙、闲各状态下,控制中心是否均能与其通话;使任一终端设备呼叫控制中心,检查控制中心是否能优先与其通话,并且控制中心有相应显示。

6.8.2.1.3 控制中心发起的组呼、全呼、选呼、强拆、强插、紧呼及监听功能试验

试验应按以下规定进行:

a)控制中心调度员操作组呼和全呼功能键,分别对部分或全部用户进行全呼和组呼,用户能听到调度员发言;调度进行干预操作,检查能否正确进行;

b)使控制中心对任一个、一组或全部用户进行急呼操作,终端设备上有相应的显示,被叫用户有规定的急呼振铃声,被叫摘机后,系统控制器自动截铃,此时可进行通话;或被叫用户不摘机，在规定的时间内主叫端忙音;

c)两用户通话时,控制中心能进行插入讲话、监听以及将通话拆除操作。

6.8.2.1.4 终端设备向控制中心发起的紧急呼叫功能试验

使任一终端设备进行急呼操作,检查控制中心是否有相应的用户急呼显示及声响显示,录音设备是否按规定的方式投人，调度与用户进行通话。

6.8.2.1.5 自动或手动启动的录音功能试验

在上述功能试验中,均可进行手动或自动通话录音功能。6.8.2.1.6 显示发起通信终端位置的功能试验

试验应按以下规定进行:

a)有线通信联络系统试验时,使任一电话机处于通信状态,在控制中心能显示该固定终端号码;

b)无线通信联络系统试验时,使移动台处于开机状态,检查调度终端是否显示其所处的位置(基站覆盖区域);使移动台关机或超出服务区域,检查调度终端是否显示该移动台位置不明。

6.8.2.1.7 储存备份通信历史记录和查询功能试验

试验应按以下步骤进行:

a)在上述功能试验后,立即切断控制中心设备的电源(包括备用电源),使控制中心设备停止工作5 min;

b)送电,使控制中心设备恢复运行,按6.8.2.1.6、6.8.2.1.7的要求重新查询相关记录。这些记录应与上述试验一一对应,并注明相应的时间。

6.8.2.1.8 备用电源功能

切断电网供电电源,观察备用电源是立即自动投入运行,并检查系统,应正常;使系统恢复供电,检查备用电源,备用电源自动退出。

6.8.2.1.9 移动终端脱网通话功能试验

使基站停止工作或使移动台不处于基站服务区内,检查在无线直通距离内的任意两移动台是否可呼叫、通话。

6.8.2.2 扩播系统

6.8.2.2.1 扩播系统公共广播、背景音乐的功能试验

试验应按以下规定进行:

控制中心进行公共广播操作,系统内广播终端均应能广播相应内容;a)b)控制中心进行背景音乐操作,系统内广播终端均应能广播相应背景音乐。

6.8.2.2.2 控制中心紧急广播功能试验

控制中心打开紧急发送器,扩播系统可强行切掉所有广播而转人紧急播放内容,讲话完毕后自动恢复原有状态,用于紧急通知、灾情通报等,紧急播放内容也可连续重复播放,地面调度应可根据危险程度对不同区域播放不同的警报声音。

6.8.2.2.3 由井下扩播终端向扩播主机发起的急呼叫功能

井下扩播终端具有紧急呼救按钮,可向控制中心发送紧急呼叫信号,控制中心应有相应的声/光提示。

6.8.2.2.4 扩音终端与控制中心及与其他扩音终端之间对讲功能试验在扩播终端上进行扩音对讲操作,应能与控制中心及系统内其他终端进行扩音对讲。

6.8.2.2.5 单播、组播、选播功能试验

试验应按以下规定进行:

a)控制中心可控制系统内选定的某个广播终端进行单独广播;

控制中心可控制系统内选定的广播终端进行分组,并可对该组广播终端进行广播;b)c)控制中心可控制系统内选定的几个广播终端进行广播。

6.8.2.2.6 备用电源功能

切断电网供电电源,观察备用电源是否立即自动投入运行,并检查系统,应正常;使系统恢复供电，检查备用电源,备用电源应自动退出。
