《金属非金属地下矿山通信联络系统通用技术要求》

发布时间：2025-04-12 浏览：59次

根据《金属非金属地下矿山通信联络系统通用技术要求》规定，井下有线通信联络系统应具有由控制中心发起的组呼、全呼、选呼、强拆、强插、紧呼及监听功能。有线通信联络系统应具有由电话机向控制中心发起的紧急呼叫功能。井下扩播系统宜具有由井下扩播终端向扩播主机发起的紧急呼叫功能。扩播系统宜具有扩音终端与控制中心及与其他扩音终端之间对讲功能。扩播系统宜具有单播、组播、选播及背景音乐播放功能。

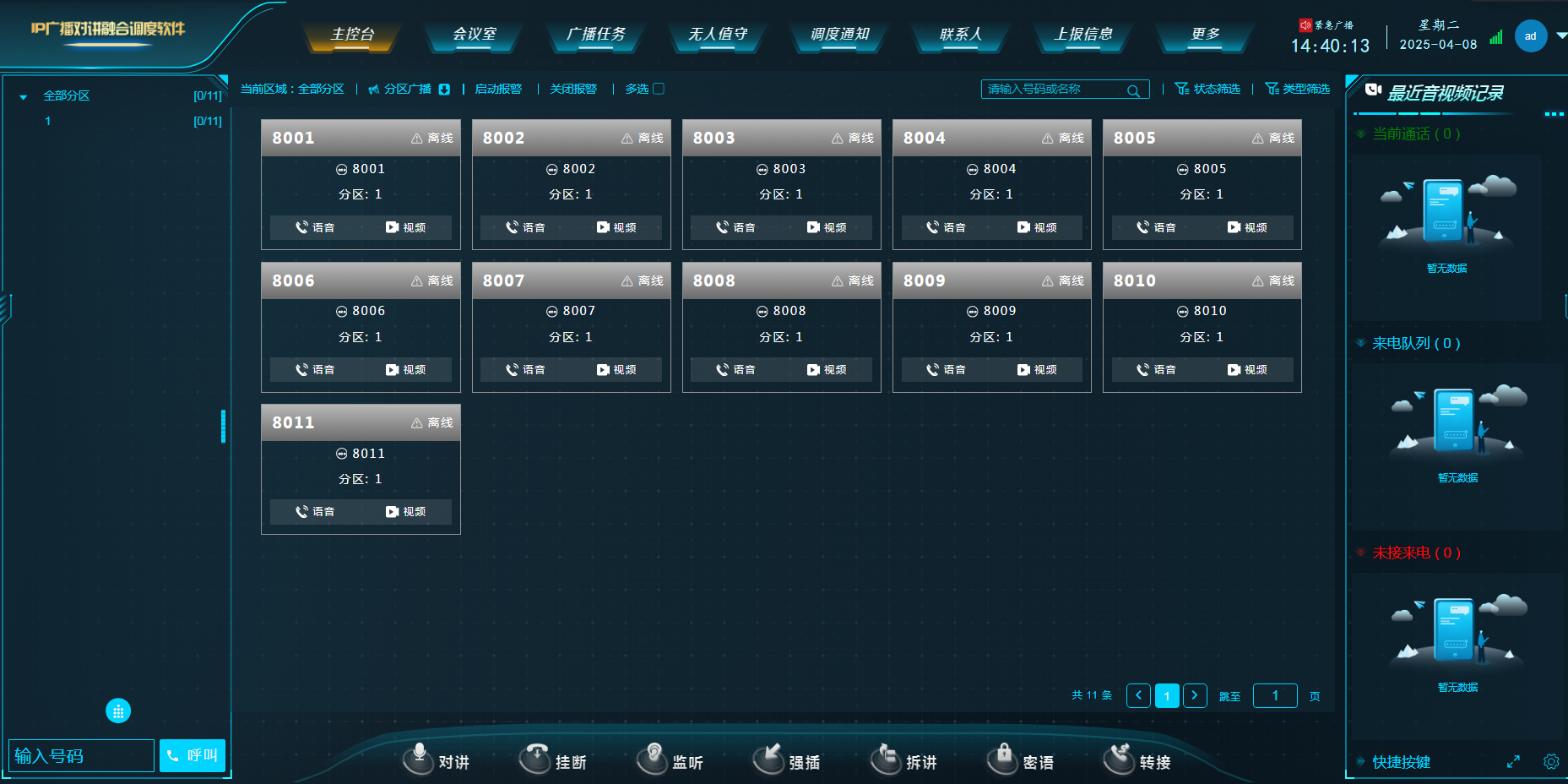

安尔信矿用广播通信系统，既有调度通信常有的组呼、全呼、选呼、强拆、强插、紧呼及监听等等调度功能，也有满足紧急情况下的，井下终端向控制中心发起的紧急呼叫、或直接发起针对分组或全部的紧急广播功能；所有的终端都具有全双工对讲功能，能发起对控制中心或其他终端的呼叫、应答。这套对讲广播通信系统，还能进行多种形式的广播任务，可以单播、组播、选播、全播，可以喊话广播、音乐广播、文字转语音播放、U盘播放等，可以定时、轮播、定时长播放等等，满足各种现实需求。

这套矿用广播通信系统，还可以通过语音网关、报警网关等与原有的调度系统互通，与其他监测报警系统联动。

2d2757b2cfeed8a4691f3ebcfca88d1
