矿用广播对讲系统

发布时间:2024-07-06 浏览:59次

一、系统概述

调度机在经历了机电式、空分制、数字式调度机后,随着通信网的IP化,已经进入IP调度机时代。我公司在综合国内外众多调度机优点的基础上,遵照国际电信联盟(ITU-T)和中国通信行业相关标准(YD),以及VoIP的各项协议标准,融合IP交换机设计理念与集团电话功能为一体,集成先进的计算机软件技术和VoIP语音网络技术,采用先进的生产检验工艺,开发生产的新一代IP调度系统不仅具有数字程控调度机的丰富调度功能,还具有十分强大的数字程控交换机的管理与办公功能,系统设计既立足国情,又在技术创新上独具优势,是政府、石油、化工、矿山、冶炼、交通、电力、公安、部队、煤矿等专网和大中型企事业单位理想的新型指挥调度、广播对讲设备。

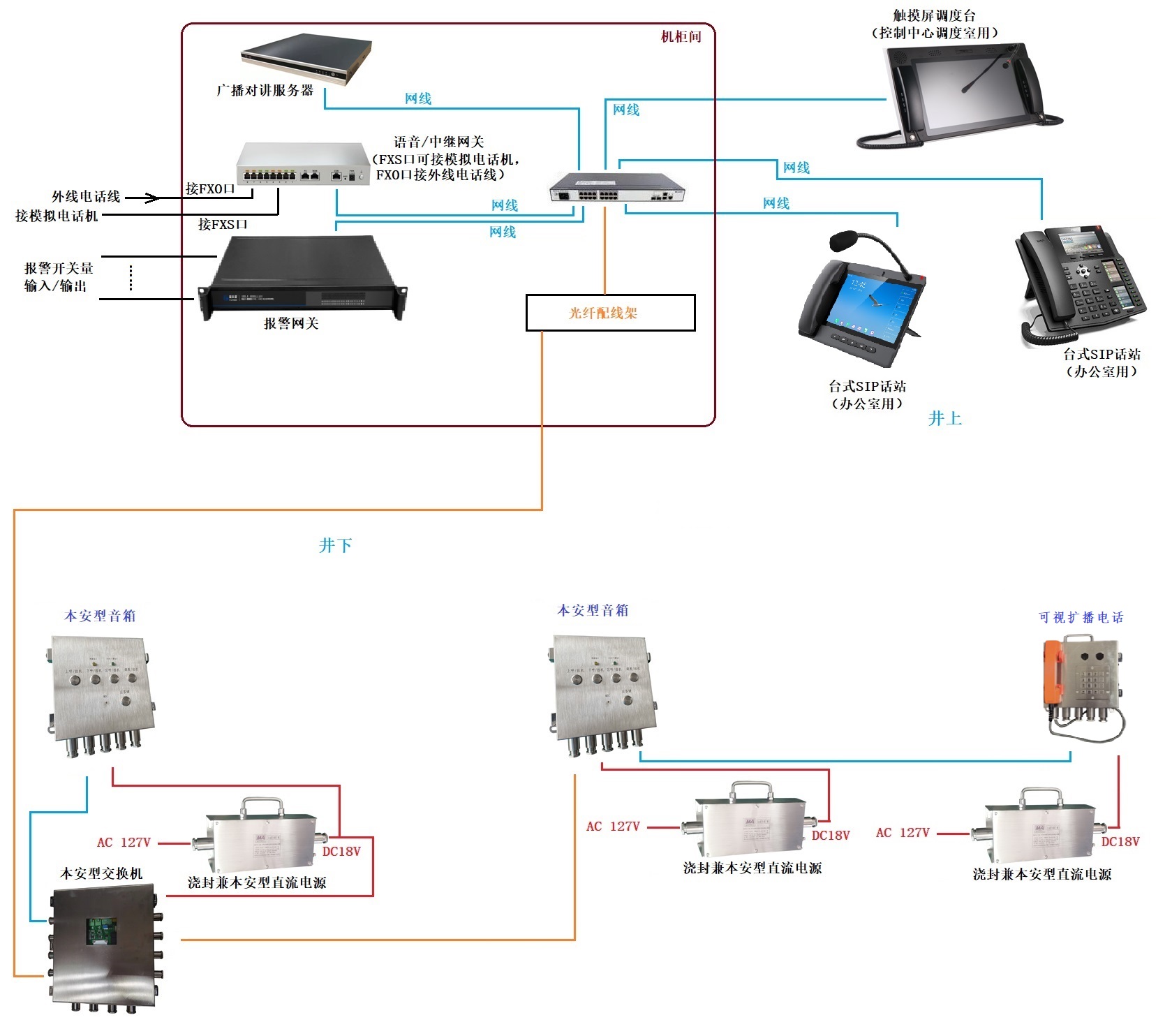

二、系统示意图

井下对讲广播系统 音箱

三、设备性能描述

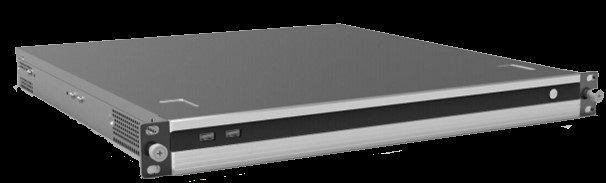

3.1 广播对讲服务器——AEX-8000型SIP软交换服务器

服务器

3.1.1 产品描述

AEX-8000软交换服务器是新一代多媒体语音广播系统,主要用于支持广播指挥调度管理日常工作联络,突发应急事件应急处置时话音、数据等业务的传送需要。本系统充分利用已建的公众与专用通信网络、有线与无线通信资源实现与各级应急平台以及与突发公共时间现场间的信息传送,确保应急处置时通信联络的安全、可靠、通畅。

本系统可实现与有线通信网络计算机网络、移动/固话通信网络等的互联互通,并实现统一的指挥调度IP调度系统能够帮助指挥调度人员通过多媒体方式实现指挥调度,并且能够与各种业务系统进行高度集成,提高指挥调度的智能化和自动化水平。

3.1.2 产品特点

1提供及时、便捷的日常安全检查手段,减少日常安全检查和防范的工作量,提高日常安全工作的效率,降低安全生产隐患的概率,真正实现安全工作的“日常化、便捷化、交互化、贯穿化、制度化、平面化;安全信息的流动的“多方位、多层面、多岗位、多部门”;隐患告警的“多点化、冗余化、联动化”;

2行调合一:这套系统即可以在平时作为行政办公使用,也可以随时通过调度台使用调度指挥功能。系统中把办公领域、以及PSTN 网络通过企业信息化平台进行了有效整合,在更大范围实现协同指挥调度;

3)广播扩音功能:配合专门的扩音终端,可以在调度台上发起广播,受控终端可以自动接通。通过该功能,调度人员可以快速下达指令、以及紧急情况的通知;

4)组呼与会议功能:使用调度台可以快速发起组呼、召开电话会议,会议成员即可以预先设定,也可以临时进行指定。通过网络电话交换机,可以和手机、固定电话互联互通;使调度人员、作业人员使用任何一种通信设备均可以加入到调度会议中,满足处理突发任务等情况下的通信需求;

5)广播找人:可以实时提供广播找人。前端扩音对讲终端振铃自动摘机打开扬声器,开始广播找人;

6)消防报警联动:可以提供消防报警接口。一旦发送火警等情况。可以实时激活呼叫系统。实时发起全厂广播;

7)录音功能:可以提供录音查询,监听,下载等功能;

8)紧急事故插播功能:一旦发生紧急情况。需要插播。调度指挥中心直接强插所有分机用户。对全厂号码进行实时指挥、疏散。

3.1.3 硬件参数

尺寸

1U

重量

3KG

电源

双交流输入电压220V

功率

300W

工作环境

温度-20℃~60℃,湿度5%~90%,无凝结

储存环境

温度-20℃~60℃,湿度0%~90%,无凝结



接口

2个10M/100M/1000M   以太网接口

1个RJ45 Console串口

2个USB口

1个220VAC电源接口

指示灯

电源指示灯、硬盘指示灯

可靠性

系统可用度99.999%

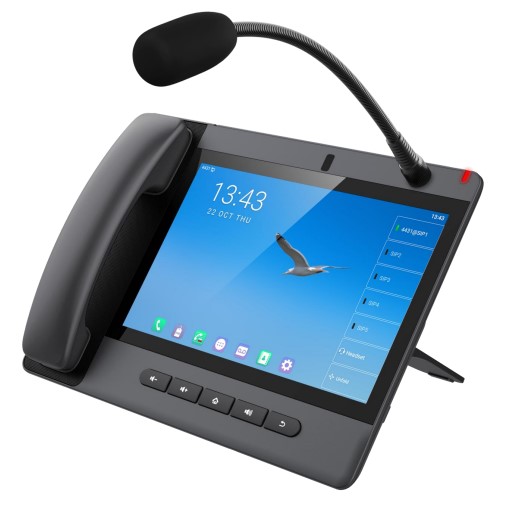

3.2 AEX-A320i室内桌面台式话站

台式话站

3.2.1 产品描述

AEX-A320i是针对行业用户需求研发的一款可视大屏寻呼台产品,配备鹅颈麦克风,支持高清免提通话。基于 Android 9.0系统,可支持第三方 Android 应用安装使用,界面使用便捷。采用 10.1英寸彩色触摸屏,内置可调节角度摄像头,蓝牙 5.0 模块和 2.4G/5G Wi-Fi 模块,同时集成 USB 2.0接口。兼容标准 SIP 协议,可作为监控中心、领导办公室管理主机使用,可对管理辖区内的主机和分机进行呼叫、双向对讲、监听/监视、广播喊话。A32i能够让企业提升日常业务管理效率和应急情况处理能力。

3.2.2 技术特点

120 SIP 线路,支持 10 方语音会议,三方视频会议。

210.1英寸彩屏设计,为用户带来更好的用户体验,便捷操作,触手可及。

3)内置 800 万像素摄像头,可调节角度。

4)虚拟可编程按键 - 可动态显示4 个分页,每页可设置显示28 DSS 键的状态,*多支持 112 DSS 键的自定义配置。

5)支持 H.264 视频解码,可绑定摄像头。

6)千兆以太网 - 自适应 10/100/1000Mbps 网络端口,提供高速网络传输,支持 PoE 供电。

7)现代简约的外观,高性价比的设计理念,高分辨率彩色显示屏,提供丰富的视觉体验。

8完全内嵌式设计,无需外接PC主机;

3.2.3 功能

l  本地电话本(2000 )

l  网络电话本(支持 XML/LDAP, 2000 )

l  联系人/来电智能搜索

l  通话记录(未接来电/来电/去电,1000 )

l  黑名单 / 白名单

l  屏保待机

l  语音留言(MWI)

l  用户自定义 DSS

l  网络时间同步

l  内置蓝牙5.0 模块:连接蓝牙耳机/连接手机蓝牙

l  内置 wi-Fi

l  2.4GHz, 802.11 b/g/n

l  5GHz,802.11 a/n/ac

l  录音/录像功能

l  Action URL/Active URl

l  uaCSTA

l  拨号规则

l  SIP 热点

l  区分振铃自定义铃声组播

3.3 AEX-TG16型SIP中继网关


3.3.1 产品描述

SIP系列智能型语音网关以下简称“SIP网关”),通过 SIP MGCP 协议将传统的电话终端设备接入到 IP 网。

SIP网关在硬件上采用高性能 CPU 处理器,保证了每一款产品都可以达到满容量并发呼叫,并保证良好的通话质量。

SIP网关在软件上采用稳定可靠的嵌入式Linux操作系统,实现数十种办公电话功能,包括呼叫转移、呼叫转接、代接、呼叫保持、电话会议、来电显示、免打扰、彩铃、群组振铃、区别振铃、一机双号、传真等。还支持 FXO 端口语音提示和二次拨号、容量达 500 条之多的路由表、号码变换等多种特色功能。

SIP网关支持通过Web GUISSH进行本地和远程管理,支持自动管理(Auto provisioning),也支持基SNMPv2TR-069/TR-104/TR-106的集中管理。用户可选择上述方式进行配置修改、软件升级、下载统计数据和日志、故障报警等设备维护工作。

3.3.2 技术特点

1将模拟电话、集团电话系统(PBX)、传真机以及 POS 机连接到核心网

2支持 3GPP IMS标准的SIP协议和MGCP协议

3支持 STUN。并可利用 STUN 检测到公网地址变更后触发向 SIP 注册服务器重注册

4中继线端口灵活配置

5支持 G.711、G.729 语音编解码;

6)支持回音消除;

7可灵活设置各种路由规则,具有处理号码变换的能力;

8)支持满载并发通话;

9)支持多个国家和地区的电信标准规范;

10)支持外线端口的二次拨号语音提示;

11支持 PSTN 跨接;

12支持 IP 地址过滤、加密和端口变换等安全策略;

13支持 IP/PSTN 经济路由选择;

14支持 G.711 透传和 T.38 高速、低速传真,语音/传真自动切换;

15)外线端口反极性检测和忙音检测;

16兼容 Call ManagerLync、Asterisk、Free SWITCH 等业务平台;

17支持 SNMPv2 TR069/TR104/TR106 网管协议;

18支持 Web 管理界面、SSH、自动软件升级和配置下载;

19)支持高可靠性,实现多机热备和负载均衡;

20支持自动管理(Auto provisioning);

21支持访问白名单等安全设置;

22支持 MWI 消息等待指示(高压点灯、FSK 点灯、反极性点灯);

23支持 HTTPS;

24支持 Ping 开关;

25支持 VLAN。



3.4 AEX-G8000型SIP报警网关


3.4.1 产品描述

AEX-G8000为16路数字量输入(DI)和16路数字量输出(DO)的智能开关量联网采集模块。DO为16路A型电子继电器输出,采用标准的Modbus TCP通讯协议,可以通过TCP/IP网络远程采集开关量数据。

3.4.2 硬件参数

功    率

1~2W

通讯协议

Modbus TCP

DI接口

16路数字量输入

DO接口

凤凰端子,16路A型电子继电器

网      口

1路RJ45网口 10/100M自适应

RS485接口类型

凤凰端子,RS485

电源参数

输入220VAC输出2路DC12V@3A供电

尺      寸

481mm×244mm×44.5mm

安装方式

1U上架

3.4.3 产品特性

Ø 16路数字量输入,低速脉冲可计数;

Ø 16路数字量输出,低压电子继电器电平脉冲可配置;

Ø I/O与系统完全隔离;

Ø 采用Modbus TCP通讯协议;

Ø 具有良好的过流、过压、防反接、防错接保护功能;

Ø 电路采用特殊保护工艺,防尘、防潮、防腐,极端环境也可稳定运行;

Ø 1U机架式设计,丰富的指示灯,查看状态,及时排查故障;

Ø 支持宽温环境应用(-40~85 ℃)。

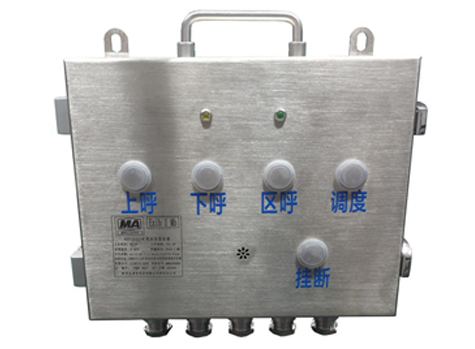

3.5 KXY12G)矿用本安型音箱

微信图片_20240409143222112

1)产品特点

*  外壳采用全不锈钢材质制造

*  结构型式:壁挂式,无触点叉簧机构

*  防水、防尘、防腐蚀

*  防护等级达IP65

*  话音输出具有降噪功能

*  具有一键呼出功能

*  具备本站扬声器静音功能

*  具有状态指示灯

*  可与其它话站或调度双工通话

2)产品概述

本产品严格执行GB/T 3836.1-2021、GB/T 3836.4-2021及其它等所规定的标准。

KXY12(G)矿用本安型音箱是一款全数字网络型广播对讲终端,性能稳定可靠,具有一键广播和呼出的功能,可与采用标准的SIP 2.0(RFC3261)及相关RFC协议的通信系统配套使用。

本终端有网络指示灯和广播/对讲指示灯,用户可直观、清晰的了解本广播站当前的状态。

本终端适用于煤矿井下有甲烷、煤尘等爆炸性气体混合物,但无破坏绝缘的腐蚀性气体的场合


3)产品参数

认证:

防爆型式          矿用本质安全型

防爆标志          Ex ibⅠ Mb

防爆证编号

机械指标:

材质              全不锈钢

防护等级          IP65

结构方式          壁挂式

重量              2.15Kg

出线孔数量        5个

出线孔螺纹规格    M25(或G3/4)

输入接口          标准RJ45×3个,2路光纤接口

电气指标:

话站功能:

工作电压          DC 12.5V

通信协议          SIP 2.0(RFC-3261)

交换机性能:

以太网电口:a)接口数量3

b)传输方式:TCP/IP全双工

c)传输速率:100Mbps

d)信号工作电压峰峰值:≤5V;

e)zui大传输距离:80m(使用MHYV4×2×1/0.97通信电缆)

以太网光口:a)接口数量:2

b)传输方式:TCP/IP全双工(波长为1310nm/1550nm的单模光纤)

c)传输速率:100Mbps

d)光发射功率:-15dBm~0dBm(0.03mW~1mW)

e)光接收灵敏度:≤-25dBm

f)zui大传输距离:10km。(使用MGTSV型光缆;光纤接点总数8个,其中热熔接点3个,冷熔接点3个,活动连接点2个)

环境指标:

环境温度          -40℃~+60℃

平均相对湿度      ≤95%(25℃)

大气压力          80kPa~110kPa

使用环境          有甲烷爆炸性混合物,但无破坏绝缘的腐蚀性气体的场合
