一、系统概述

调度机在经历了机电式、空分制、数字式调度机后，随着通信网的IP化，已经进入IP调度机时代。我公司在综合国内外众多调度机优点的基础上，遵照国际电信联盟（ITU-T）和中国通信行业相关标准（YD），以及VoIP的各项协议标准，融合IP交换机设计理念与集团电话功能为一体，集成先进的计算机软件技术和VoIP语音网络技术，采用先进的生产检验工艺，开发生产的新一代IP调度系统不仅具有数字程控调度机的丰富调度功能，还具有十分强大的数字程控交换机的管理与办公功能，系统设计既立足国情，又在技术创新上独具优势，是政府、石油、化工、矿山、冶炼、交通、电力、公安、部队、煤矿等专网和大中型企事业单位理想的新型指挥调度、广播对讲设备。

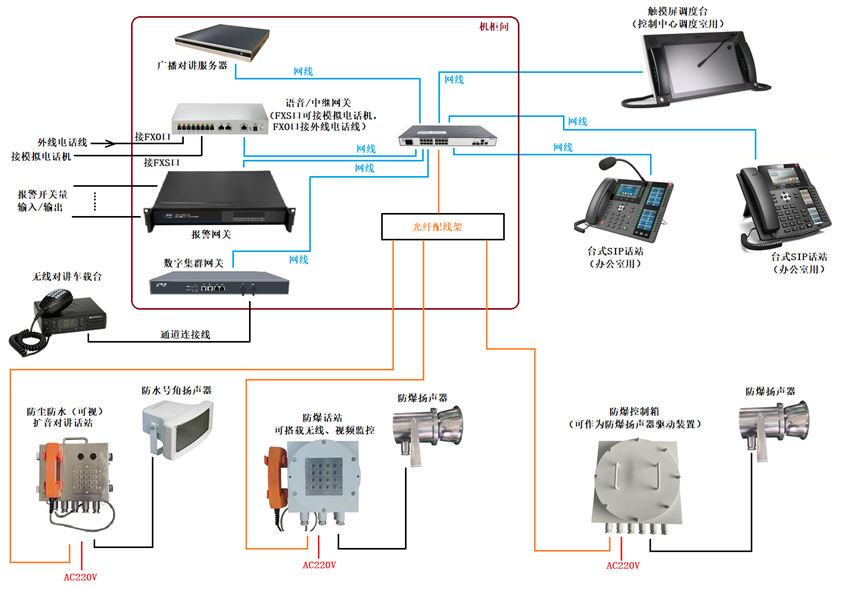

二、系统示意图

三、设备性能描述

3.1 AEX-8000型SIP软交换服务器

AEX-8000软交换服务器是新一代多媒体语音广播系统，主要用于支持广播指挥调度管理日常工作联络，突发应急事件应急处置时话音、数据等业务的传送需要。本系统充分利用已建的公众与专用通信网络、有线与无线通信资源实现与各级应急平台以及与突发公共时间现场间的信息传送，确保应急处置时通信联络的安全、可靠、通畅。

本系统可实现与有线通信网络计算机网络、移动/固话通信网络等的互联互通，并实现统一的指挥调度IP调度系统能够帮助指挥调度人员通过多媒体方式实现指挥调度，并且能够与各种业务系统进行高度集成，提高指挥调度的智能化和自动化水平。

产品特点

1）提供及时、便捷的日常安全检查手段，减少日常安全检查和防范的工作量，提高日常安全工作的效率，降低安全生产隐患的概率，真正实现安全工作的“日常化、便捷化、交互化、贯穿化、制度化、平面化；安全信息的流动的“多方位、多层面、多岗位、多部门”；隐患告警的“多点化、冗余化、联动化”；

2）行调合一：这套系统即可以在平时作为行政办公使用，也可以随时通过调度台使用调度指挥功能。系统中把办公领域、以及PSTN 网络通过企业信息化平台进行了有效整合，在更大范围实现协同指挥调度；

3）广播扩音功能：配合专门的扩音终端，可以在调度台上发起广播，受控终端可以自动接通。通过该功能，调度人员可以快速下达指令、以及紧急情况的通知；

4）组呼与会议功能：使用调度台可以快速发起组呼、召开电话会议，会议成员即可以预先设定，也可以临时进行指定。通过网络电话交换机，可以和手机、固定电话互联互通；使调度人员、作业人员使用任何一种通信设备均可以加入到调度会议中，满足处理突发任务等情况下的通信需求；

5）广播找人：可以实时提供广播找人。前端扩音对讲终端振铃自动摘机打开扬声器，开始广播找人；

6）消防报警联动：可以提供消防报警接口。一旦发送火警等情况。可以实时激活呼叫系统。实时发起全厂广播；

7）录音功能：可以提供录音查询，监听，下载等功能；

8）紧急事故插播功能：一旦发生紧急情况。需要插播。调度指挥中心直接强插所有分机用户。对全厂号码进行实时指挥、疏散。

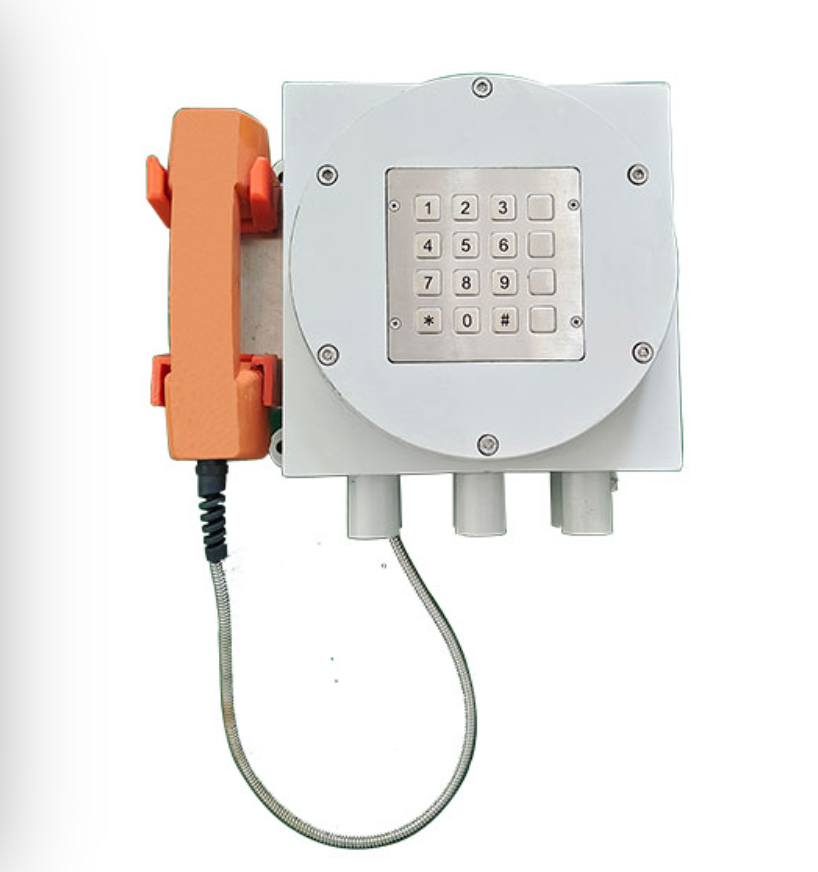

3.1 AEX-TS防爆话站

3.6.1 产品描述

本产品严格执行GB/T 3836.1-2021、GB/T 3836.2-2021、GB/T 3836.4-2021等所规定的标准。

用于具有ⅡA、ⅡB、ⅡC类可燃性气体，引燃温度组别为T1-T6组的1区、2区，可燃性气体或蒸气与空气形成的爆炸性混合物的场所，也适用于引燃温度组别为T1-T6组的20区、21区、22区，含有可燃性粉尘混合物的场所。如：油田、天然气田、化工、矿井、油库、军工、轮船、钻井平台、医药、加油站、粮食加工储存等。

AEX-TS防爆话站可带有可视功能和WIFI功能，带有可视功能的防爆话站，在与调度通话时，调度中心可通过话站自带的摄像仪看到话站附近的情况；WIFI功能的防爆话站，用户只需安装在无线信号覆盖的范围内即可，不用另外连接光纤或网线。

3.6.2 技术特点

1)   设备扩展兼容性强，支持标准的SIP 2.0（RFC3261）及相关RFC协议；

2)   本安兼隔爆的安全设计；

3)   防爆等级：Ex db ib IIC T6 Gb / Ex tb ib IIIC T80℃ Db；

4)   IP67的工业防护等（室外型）；

5)   全双工对讲功能，采用先进的回音消除技术；

6)   提供报警、监听、对讲、广播功能；

7)   防锈涂层的不锈钢外壳，有效抗机械冲击和防腐蚀；

8)   可通过WEB界面进行设置；

9)   支持在线软件升级；

10)  具备本站扬声器静音功能；

11)  可选G.729、G.723、G.711、G.722、G.726等多种语音编码方式；

12)  模块化的设计减少备件投资；

13)  支持单键直呼调度台功能；

14)  可选配不锈钢防护箱。

3.6.3 技术参数

3.7 AEX-TS（A）IP扩音对讲话站

3.7.1 产品描述

本产品严格执行《GB/T15279-2002 自动电话机技术条件》、《MT209-1990 煤矿通信、检测、控制用电工电子产品通用技术要求》、IP扩音对讲终端企业标准等所规定的标准。

AEX-TS系列IP扩音对讲话站有2种，AEX-TS（A）为普通型IP扩音对讲话站；AEX-TS（B）为IP可视扩音对讲话站。

本产品可广泛用于高温、高湿、重污染等的恶劣工作环境，例如：码头、洗煤厂、发电厂等的非防爆区域。

3.7.2 技术特点

1）每部话站具备独立电源及功放，系统通过网线或光纤与主机连接，扩充容易，维护简便；

2）外壳采用一体化设计，结构合理、外形美观；

3）摘挂机开关采用磁感应技术，整机防护性能好、抗冲击能力强；

4）壳体采用304不锈钢制造；

5）全双工对讲功能，采用先进的回音消除技术；

6）提供报警、监听、对讲、广播功能；

7）防锈涂层的不锈钢外壳，有效抗机械冲击和防腐蚀；

8）可通过WEB界面进行设置；

9）支持在线软件升级；

10）可选G.729、G.723、G.711、G.722、G.726等多种语音编码方式；

11）支持单键直呼调度台功能；

12）可选配不锈钢防护箱。

13）话站扩音15W、25W、50W可调节功率输出，闭音功能设计，确保广播效果，系统配置更经济合理；

14）可支持声光报警指示，声光报警器电源DC 12V。

3.7.3 技术参数

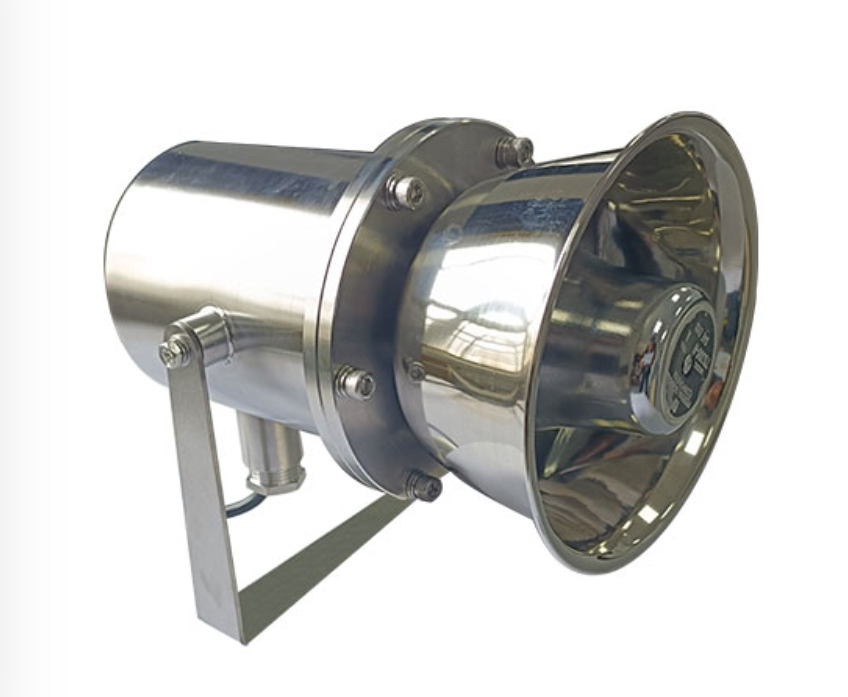

3.8 AEX-SP 防爆扬声器

3.8.1 产品描述

AEX-SP防爆号筒式扬声器是标准的工业通讯产品，独特的设计使其在拥有轻巧外形的同时保证了强劲有力的扩音输出。它被广泛应用在具有爆炸危险的、同时具有高噪声的Ⅰ区、Ⅱ区场所。

在使用时需要考虑功放的输出与之相匹配，以期获得M佳的输出效果。

3.8.2 电气指标

防爆标志：Ex db IIC T6 Gb；Ex tb IIIC T80℃ Db

防护等级：IP66

输入阻抗：8Ω（定阻型）

额定功率：3～60W（定阻型）

频率响应：250～4000Hz（±1.5dB）

声压输出：116dB ±1dB（1W/1m）

电气连接：2芯接线端子

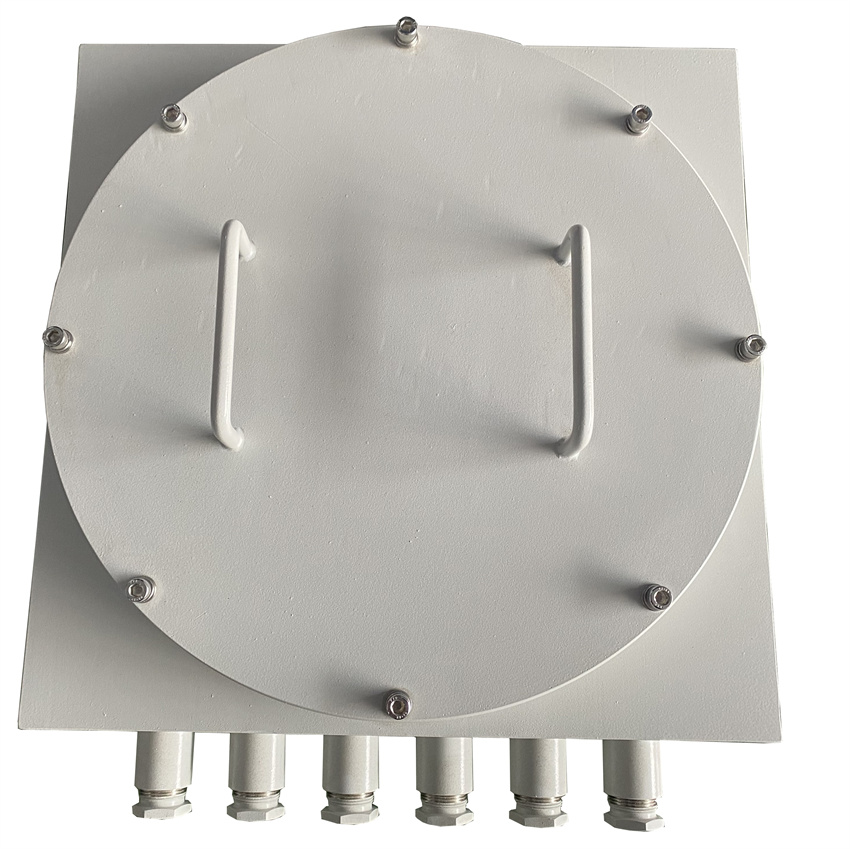

3.9 AEX-CB防爆控制箱

3.9.1 产品概述

本产品防爆性能符合国家新标准GB/T 3836.1-2021《爆炸性环境 第1部分：设备 通用要求》、GB/T 3836.2-2021《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》及GB/T 3836.31-2021《爆炸性环境 第31部分：由防粉尘点燃外壳“t”保护的设备》的规定制成隔爆型结构。

用于具有ⅡA、ⅡB、ⅡC类可燃性气体，引燃温度组别为T1-T6组的1区、2区，可燃性气体或蒸气与空气形成的爆炸性混合物的场所，也适用于引燃温度组别为T1-T6组的20区、21区、22区，含有可燃性粉尘混合物的场所。如：油田、天然气田、化工、矿井、油库、军工、轮船、钻井平台、医药、加油站、粮食加工储存等。

本设备可作为爆炸性环境下的电源、电缆等的转接设备，也可作为爆炸性环境下，防爆扬声器的驱动设备使用。

设备能在-40℃到+60℃温度条件下长时间稳定工作。

设备安装方式可室内外支架安装或底座安装。

3.9.2 产品电气参数

1）安装方式：壁挂式；

2）输入电压：AC 220V；

3）产品尺寸：260×260×155mm；

4）产品材质：不锈钢304；

5）防爆型式：隔爆型；

6）防爆标志：Ex db IIC T6 Gb/ Ex tb IIIC T80℃ Db；

7）出线孔数：6个；

8）出线孔规格：M25×6个。
